Ugelli, diffusori e diffusori tessili: fisica tecnica e manutenzione per impianti HVAC ad alte prestazioni

Nel panorama sempre più complesso della climatizzazione industriale e commerciale, comprendere i principi fisici che governano il funzionamento di ugelli e diffusori è la chiave per ottimizzare le prestazioni energetiche e garantire la qualità dell’aria interna.

La fisica tecnica applicata ai sistemi HVAC non è semplice teoria accademica, ma un insieme di leggi che, se applicate correttamente, generano risparmi tangibili e migliorano il comfort.

In queste pagine traduciamo i fondamenti della dinamica dei fluidi in prestazioni reali, evidenziamo i parametri che determinano l’efficienza della diffusione dell’aria e spieghiamo perché una manutenzione specializzata è essenziale per preservare nel tempo le caratteristiche progettuali. Dalle equazioni di bilancio energetico alle applicazioni pratiche nell’industria alimentare e logistica, vedremo come la conoscenza della fisica tecnica faccia la differenza tra un impianto performante e uno energivoro.

I fondamenti termodinamici di ugelli e diffusori

Gli ugelli e i diffusori nei sistemi HVAC regolano la conversione tra energia cinetica ed entalpia del flusso d’aria. Comprendere questa relazione consente di progettare distribuzioni efficaci e di controllare comfort ed efficienza.

Ugelli: conversione in energia cinetica

Un ugello accelera il fluido aumentando la sua energia cinetica a spese dell’entalpia, secondo l’equazione di bilancio energetico: h1 + w1²/2 = h2 + w2²/2

• Se w2 > w1, siamo in presenza di un ugello e l’entalpia diminuisce (Δh < 0).
• Questo meccanismo genera getti d’aria a lunga gittata, ideali per grandi volumi: capannoni, centri logistici, palazzetti.

Diffusori: uniformità e miscelazione

I diffusori rallentano il flusso aumentando l’entalpia a spese dell’energia cinetica:

• Se w2 < w1, Δh > 0: l’aria esce a velocità ridotta, ma con maggiore capacità di miscelazione, migliorando il comfort e limitando correnti fastidiose.

La geometria guida la distribuzione della pressione e della velocità: profilo convergente per gli ugelli, divergente per i diffusori. In sistemi avanzati si adottano geometrie convergenti-divergenti per gestire transizioni da regime subsonico a supersonico e ottimizzare le prestazioni in condizioni operative specifiche.

Progetto e manutenzione: due facce della stessa medaglia

La corretta prestazione dipende da regime di moto, numeri di Mach, portata critica e distribuzione della pressione. Qualsiasi deviazione dalle condizioni di progetto — polvere, deformazioni, ostruzioni — altera il bilancio energetico e aumenta i consumi. Solo una gestione e una manutenzione attente preservano gli assetti di progetto.

Aerodinamica avanzata nei diffusori tessili: oltre la teoria classica

I diffusori tessili innovano rispetto ai sistemi metallici tradizionali, sfruttando tessuti porosi o microforati per un’uscita d’aria controllata su tutta la superficie del canale. Si riducono così stratificazioni termiche e si massimizza l’alta induzione, favorendo la miscelazione con l’aria ambiente.

La pressione statica interna, insieme alla calibratura delle forature, consente uscite a 90° con velocità uniformi lungo tutta la lunghezza, risultato irraggiungibile con semplici bocchette.

Destratificazione ed efficienza negli ambienti ad alta volumetria

In spazi con grandi altezze, la distribuzione verticale della temperatura è cruciale. Geometrie e forature multiple generano vortici controllati che rimescolano l’aria, limitando:

• l’accumulo di aria calda al soffitto in riscaldamento;
• la formazione di sacche fredde in raffrescamento.

Il risultato è una riduzione documentata del gradiente termico verticale e risparmi energetici dell’8–10% rispetto a sistemi tradizionali.

Sensibilità alle condizioni di pulizia

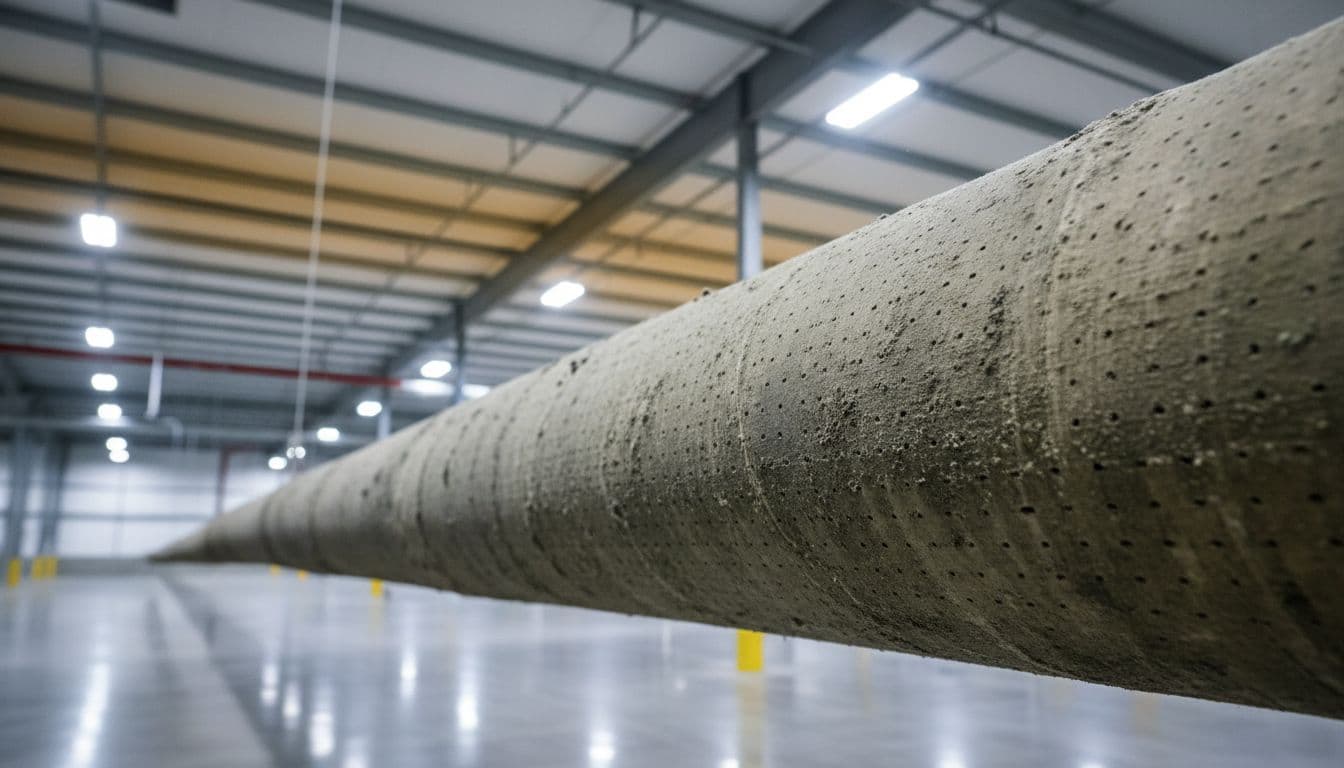

Le prestazioni dei diffusori tessili sono altamente sensibili alla contaminazione. L’accumulo di particolato nelle microforature altera la resistenza aerodinamica, crea flussi preferenziali e compromette l’uniformità. In contesti industriali con polveri sottili o aerosol oleosi, la porosità può saturarsi rapidamente, aumentando le perdite di carico e la potenza richiesta al ventilatore.

Studi in campo hanno rilevato incrementi di resistenza fino al +40% dopo 12–18 mesi senza manutenzione, con conseguente degrado prestazionale e incremento dei consumi.

L’impatto della contaminazione sulle prestazioni fisico-tecniche

La contaminazione dei sistemi di diffusione è una delle principali cause di degrado prestazionale: riduce l’efficienza, peggiora la qualità dell’aria e altera i parametri di progetto.

• Polveri, biofilm e contaminanti organici modificano i coefficienti di scambio termico e le caratteristiche di resistenza al flusso.
• Nei diffusori tessili, i biofilm creano uno strato isolante e l’ostruzione delle microforature aumenta la caduta di pressione, riducendo la portata effettiva e alzando la potenza assorbita.

L’umidità relativa elevata — frequente in caseifici, lavorazioni carni e industria alimentare — accelera il degrado, favorendo l’adesione delle particelle e la proliferazione microbica. Le misure anemometriche su diffusori contaminati mostrano variazioni di velocità fino al 60% tra sezioni diverse del canale, rispetto al 10–15% nominale: ne conseguono discomfort termico, inefficienze e rischi di contaminazione incrociata.

L’aspetto più insidioso è la progressività invisibile del fenomeno. Nei tessuti il deposito avviene nella trama e diventa evidente solo a degrado avanzato. Analisi su campioni in esercizio da oltre due anni senza manutenzione hanno rilevato cariche microbiche superiori a 10⁵ CFU/cm², con lieviti, muffe e, in taluni casi, patogeni opportunisti come Listeria monocytogenes. In tali contesti, si rendono necessari interventi straordinari ben più onerosi della manutenzione programmata.

Normative e compliance: il quadro italiano per l’igiene aeraulica

Il quadro normativo italiano integra disposizioni nazionali ed europee con requisiti stringenti, soprattutto nei settori regolamentati.

• UNI EN 15780:2011 definisce linee guida per la pulizia dei sistemi di ventilazione, con una classificazione della qualità di pulizia (bassa, media, alta) legata a frequenza di ispezione e interventi. Per alimentare, farmaceutico e sanitario è richiesta generalmente la classe alta, con ispezioni documentate a intervalli non superiori a 12 mesi. La norma richiede operatori formati e protocolli validati.

• Il D.Lgs. 81/08 impone la valutazione dei rischi legati ai sistemi di condizionamento e la loro manutenzione, pulizia e sanificazione. I principi HACCP obbligatori nel settore alimentare includono la qualità dell’aria come Critical Control Point: i piani devono documentare frequenze, metodologie, risultati microbiologici e azioni correttive. L’assenza di evidenze costituisce non conformità con possibili sanzioni o sospensioni.

• La validazione delle attività avviene tramite analisi di laboratorio accreditate secondo UNI CEI EN ISO/IEC 17025:2018: tamponi pre e post intervento, carica microbica totale, ricerca di patogeni pertinenti (ad es. Listeria, Salmonella, E. coli; Legionella per impianti con componenti umidificate). La scelta di fornitori con personale certificato CEPAS (Elenco n. 049 per Addetto all’igienizzazione di impianti HVAC) e documentazione completa è un requisito sostanziale per la compliance e la continuità operativa.

Come Accurava preserva le prestazioni fisico-tecniche dei sistemi di diffusione

Accurava applica un approccio integrato, fondato sui principi di fisica tecnica e aerodinamica, per ripristinare e mantenere le prestazioni di progetto dei diffusori tessili attraverso un processo validato e certificato.

Tracciabilità e rispetto del progetto

Il servizio inizia con smontaggio controllato e mappatura di ogni componente tramite etichettatura con QR code per la tracciabilità e il riassemblaggio nelle configurazioni originali. Questa fase è cruciale per impianti con forature differenziate lungo il percorso, progettate per compensare variazioni di pressione statica e garantire uniformità. Documentazione fotografica e misurazioni dimensionali consentono di individuare deformazioni o danni che potrebbero compromettere le prestazioni.

Lavaggio specialistico e sanificazione validata

Il lavaggio impiega protocolli specifici in base alla contaminazione rilevata. Per polveri sottili (farine, zuccheri, amidi) si applica un pretrattamento delicato che tutela la struttura del tessuto. I cicli principali usano detergenti per materiali tecnici e temperature controllate per evitare restringimenti o alterazioni.

La sanificazione, conforme alla UNI EN ISO 14698-1:2004, utilizza disinfettanti ad ampio spettro testati contro lieviti, muffe e patogeni, con documentazione di laboratorio che certifica abbattimenti > 99,98%. Ciò ripristina sia le caratteristiche fisiche sia la sicurezza igienico-sanitaria necessaria in ambienti critici.

Evidenze oggettive, personale qualificato, garanzia

Tamponi di superficie opzionali pre e post intervento, eseguiti da laboratori accreditati ISO/IEC 17025:2018, forniscono evidenze per audit HACCP, certificazioni qualità e reportistica ESG. Personale qualificato CEPAS applica i protocolli corretti e gestisce riparazioni o modifiche dimensionali quando richieste.

Il sistema di garanzia “100% Soddisfatti o Rimborsati”, subordinato a validazione microbiologica, testimonia la fiducia nella riproducibilità e affidabilità del processo. Scegliere Accurava significa investire nella preservazione delle prestazioni, nella compliance normativa e nell’ottimizzazione del ciclo di vita degli asset HVAC.

Conclusioni: dalla teoria alla pratica nella gestione degli impianti HVAC

La padronanza dei principi di fisica tecnica applicati a ugelli e diffusori non è un fine accademico, ma la base per una gestione efficiente e consapevole dei sistemi di climatizzazione industriale e commerciale. Le equazioni e i principi aerodinamici si traducono in prestazioni reali solo se accompagnati da una manutenzione programmata, capace di preservare le condizioni nominali.

La contaminazione dei diffusori tessili è naturale e progressiva, ma non ineluttabile. Con interventi periodici, scientificamente validati e documentati secondo gli standard, è possibile mantenere efficienza energetica, qualità dell’aria e comfort previsti in fase di progetto, generando risparmi e garantendo la conformità nei settori più critici.

In definitiva, trasformare la fisica tecnica in risultati operativi significa unire progetto, manutenzione e validazione: solo così un impianto resta davvero performante, sicuro e sostenibile nel tempo.

La conoscenza, la cura e la verifica sono gli alleati decisivi di impianti HVAC ad alte prestazioni.
